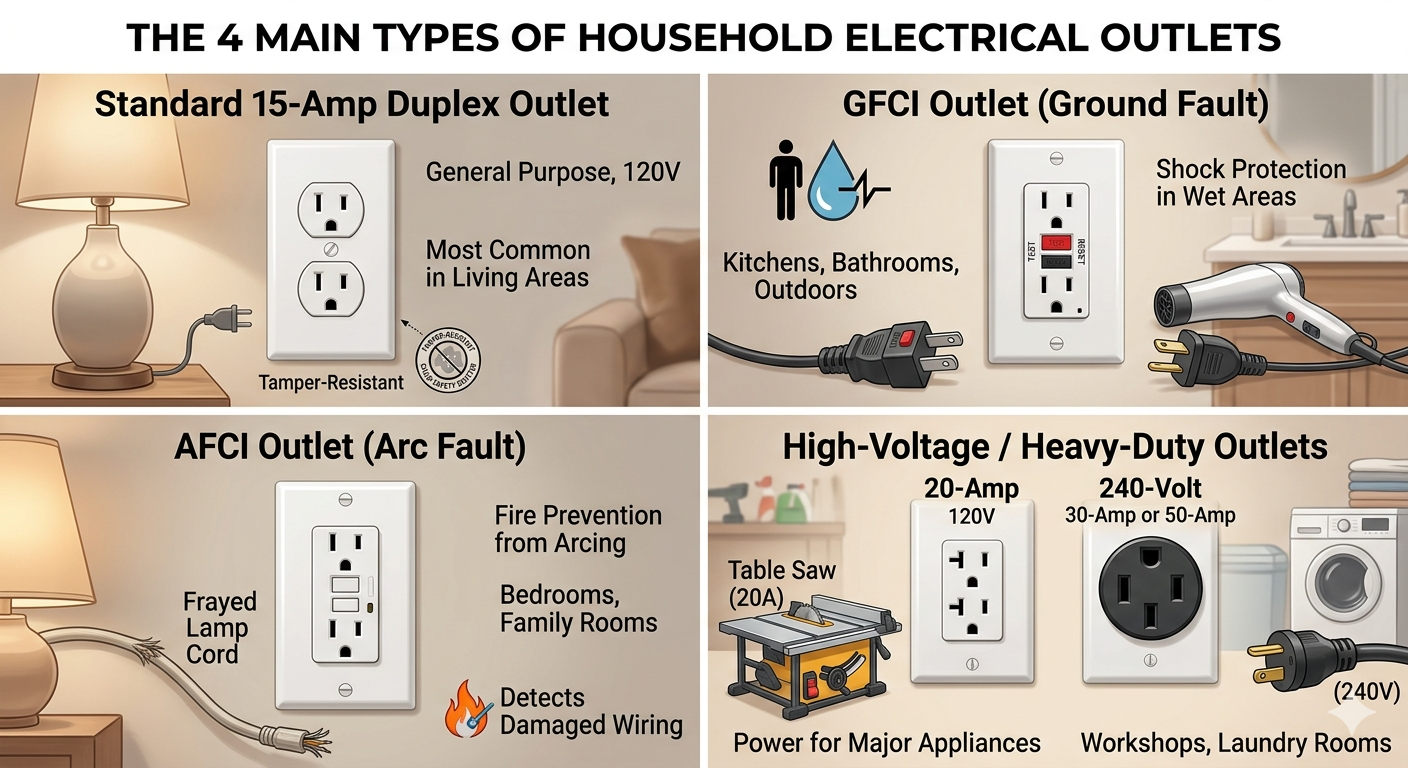

Neljä ensisijaista tyyppiä pistorasiat Nykyaikaisista asuinrakennuksista löytyy tavallinen 15 ampeerin duplex-pistorasia, Ground Fault Circuit Interrupter (GFCI) -lähtö, Arc Fault Circuit Interrupter (AFCI) -pistorasia ja korkeajännitteiset 20 ampeerin tai 240 voltin erikoispistorasiat. Nämä komponentit ovat olennainen rajapinta kotisi monimutkaisen johdotusjärjestelmän ja päivittäisten laitteiden välillä älypuhelimista raskaisiin kuivaimiin. Näiden muunnelmien ymmärtäminen ei ole vain mukavuuskysymys; se on kriittinen osa sähköpalojen ehkäisyä ja henkilöturvallisuutta.
1. Tavallinen 15 ampeerin kaksipuolinen pistorasia: kotitalouden työhevonen
Tavalliset 15 ampeerin duplex-pistorasiat ovat yleisimmät virtalähteet Pohjois-Amerikan kodeissa, ja ne on suunniteltu yleiskäyttöön pienitehoisen elektroniikan kanssa. Näissä pistorasioissa on tyypillisesti kaksi pystysuoraa aukkoa ja U-muotoinen maadoitusreikä, jotka edustavat kehitystä vanhemmista, maadoittamattomista kaksipiikkisistä malleista. Tyypillisessä 1 500 neliöjalan kodissa saatat löytää 40–60 tällaista myyntipistettä makuuhuoneisiin, oleskelutiloihin ja käytäviin.
Näiden myyntipisteiden ensisijainen tehtävä on tarjota johdonmukaisuus 120 volttia tarjonta. Vaikka ne ovat luotettavia, niistä puuttuu kehittynyt sisäinen logiikka, joka löytyy turvallisuuteen suuntautuneista malleista. Nykyaikaiset rakennusmääräykset edellyttävät nyt, että nämä vakiopistorasiat ovat Peukaloinninkestävä (TR) . TR-pistorasioissa on sisäiset ikkunaluukut, jotka estävät lapsia laittamasta vieraita esineitä, kuten hiusneuloja tai avaimia. Tämä turvaominaisuus on vähentänyt lasten sähkövammoja lähes 95 % siitä lähtien, kun se hyväksyttiin kansallisessa sähkösäännöstössä (NEC).
2. GFCI-ulostulot: olennainen suoja kosteisiin tiloihin
Ground Fault Circuit Interrupter (GFCI) -pistorasiat ovat erityisiä turvalaitteita, jotka on suunniteltu estämään tappavia sähköiskuja katkaisemalla virran välittömästi, kun maasulku havaitaan. GFCI-pistorasiat ovat pakollisia alueilla, joissa vesi ja sähkö todennäköisesti kohtaavat, kuten kylpyhuoneissa, keittiöissä, pesuhuoneissa ja ulkotiloissa, ja ne tunnistetaan "Testi"- ja "Reset"-painikkeista.
GFCI:n takana oleva tekniikka on uskomattoman tarkkaa. Se tarkkailee jatkuvasti piirin läpi kulkevan sähkövirran tasapainoa. Jos virta kulkee ulos kuuman langan virta poikkeaa langan kautta palaavasta virrasta neutraali lanka niin vähän kuin 4-6 milliampeeria , laite olettaa, että sähköä vuotaa maahan (mahdollisesti ihmiskehon kautta) ja kompastuu 1/30 sekunnista . Tämä nopea vaste on ero pienen pistelyn ja kuolemaan johtavan sydäntapahtuman välillä.
3. AFCI Outlets: The Shield Against Electrical Fires
Arc Fault Circuit Interrupter (AFCI) -pistorasiat ovat kehittyneitä elektronisia komponentteja, jotka on suunniteltu havaitsemaan vaaralliset sähkökaaret ja katkaisemaan virran rakennuspalojen estämiseksi. GFCI:t suojelevat ihmisiä iskuilta, kun taas AFCI:t suojaavat rakennetta vaurioituneiden johtojen, löystyneiden liitäntöjen tai seinien takana olevien kaapeleiden aiheuttamilta lämpöön liittyviltä vaaroilta.
Valokaari syntyy, kun sähkö hyppää tahattoman raon yli luoden voimakasta lämpöä – usein yli 10 000 Fahrenheit-astetta -joka voi helposti sytyttää ympäröivän eristeen tai puukehyksen. The Consumer Product Safety Commission (CPSC) arvioi, että AFCI-teknologia voisi estää enemmän kuin 50 % kodeissa vuosittain sattuvista sähköpaloista. Nämä pistorasiat käyttävät digitaalista signaalinkäsittelyä erottamaan "normaalin" kaaren (kuten kipinän, kun kytket valokytkimen päälle) ja "ei-toivotun" vaarallisen kaaren, jonka aiheuttaa kulunut johto.
4. Korkeajännite- ja 20 ampeerin erikoispistorasiat
Korkeajännitteiset 240 voltin ja 20 ampeerin pistorasiat ovat erillisiä virtapisteitä, jotka on suunniteltu energiaintensiivisille laitteille, jotka ylikuormittaisivat vakiopiirin. Voit erottaa 20 ampeerin pistorasian neutraalilla puolella olevasta pienestä vaakasuorasta "T"-paikasta, kun taas 240 voltin pistorasiat ovat paljon suurempia ja niissä on ainutlaatuiset piikkikokoonpanot (usein pyöreät tai kolme suurta kulmassa olevaa terää).
Näitä pistorasioita ei voi vaihtaa vakioelektroniikkaan. A 20 ampeerin pistorasia löytyy tyypillisesti keittiöistä tai työpajoista sähkötyökalujen ja raskaiden tehosekoittimien käsittelyyn. Toisaalta 240 voltin pistorasiat on varattu tärkeimmille laitteille, kuten sähkökuivaimille, liesille ja keskusilmastointiyksiköille. Koska nämä laitteet vetävät huomattavan määrän virtaa - usein välillä 30-50 ampeeria — Ne vaativat paksumman johdotuksen (yleensä 10 gauge tai 8 gauge) kuorman käsittelemiseksi ilman ylikuumenemista.
Pistorasiatyyppien vertaileva analyysi
Ymmärtääksesi paremmin, mitä pistorasiaa tarvitaan tietyissä skenaarioissa, seuraavassa taulukossa verrataan neljän käsitellyn pistorasiatyypin ensisijaisia ominaisuuksia ja tyypillisiä sovelluksia.
| Ulostulon tyyppi | Jännite/ampeeri | Ensisijainen etu | Yleiset paikat |
|---|---|---|---|
| Standard Duplex | 120V / 15A | Yleinen apuohjelma | Makuuhuoneita, Olohuoneita |
| GFCI | 120V / 15A-20A | Shokkien ehkäisy | Keittiöt, kylpyhuoneet, ulkona |
| AFCI | 120V / 15A-20A | Palontorjunta | Makuutilat, perhehuoneet |
| Korkea jännite/20A | 120V-240V / 20A-50A | Raskas kuormituskapasiteetti | Pesula, keittiö, työpaja |
Neljän tyyppisen pistorasian vertailu jännitteen, turvaominaisuuksien ja sijoittelun perusteella.
Peukaloinnin kestävän suunnittelun (TR) merkitys
Peukaloinninkestävä tekniikka on nykyaikaisten myyntipisteiden turvallisuusominaisuus, josta ei voi neuvotella, mikä vähentää merkittävästi lapsuuden sähköiskun riskiä. Nämä ulostulot näyttävät samanlaisilta kuin tavalliset ulostulot, mutta sisältävät jousikuormitetut suljinlevyt.
Sälekaihtimet avautuvat vain, kun molempiin aukkoihin kohdistetaan yhtä aikaa yhtä aikaa – mikä tapahtuu, kun tavallinen pistoke asetetaan paikalleen. Jos lapsi yrittää lisätä yhden esineen, kuten paperiliittimen, luukut pysyvät kiinni. Tietojen mukaan National Fire Protection Association (NFPA) , suunnilleen 2400 lasta kärsivät vakavista iskuista ja palovammoista joka vuosi johtuen esineiden työntämisestä pistorasiaan. Laaja siirtyminen TR-toimipisteisiin on tehokkain ratkaisu tähän estettävissä olevaan vaaraan.
Milloin kotisi pistorasiat on päivitettävä
Asunnonomistajien tulisi harkita pistorasioiden päivittämistä, jos he kohtaavat välkkyviä valoja, värjäytyneitä etulevyjä tai jos koti on rakennettu ennen 1970-luvun puoliväliä ja käyttää edelleen kaksinapaisia maadoittamattomia pistorasioita. Nykyaikaiset laitteet ja elektroniikka vaativat vakaan maadoituksen suojaamaan herkkiä sisäisiä piirejä.
- Värimuutos: Keltaiset tai hilseilevät merkit pistorasiassa osoittavat sisäisen ylikuumenemisen ja ovat merkittävä palovaara.
- Löystyneet tulpat: Jos johdot putoavat helposti ulos pistorasiasta, sisäiset koskettimet ovat kuluneet, mikä voi aiheuttaa kipinöintiä.
- Maadoittamattomat pistorasiat: Kaksinapaisten pistorasioiden korvaaminen GFCI:illä (merkitty "No Equipment Ground") tai johdotus täyteen maadoitukseen on välttämätöntä nykyaikaisen kannettavan tietokoneen ja television turvallisuuden kannalta.
Usein kysytyt kysymykset (FAQ)
Voinko käyttää 15 ampeerin laitetta 20 ampeerin pistorasiassa?
Kyllä, on täysin turvallista kytkeä tavallinen 15 ampeerin laite 20 ampeerin pistorasiaan, koska laite "vetää" vain tarvitsemansa määrän sähköä. 20 ampeerin luokitus viittaa kapasiteettia pistorasiasta, ei virran määrää, jonka se pakottaa laitteeseen.
Mitä eroa on GFCI:n ja AFCI:n välillä?
Olennainen ero on, että GFCI suojaa ihmisiä iskuilta, kun taas AFCI suojaa taloa tulipalolta. GFCI:t havaitsevat virtavuodot maahan, kun taas AFCI:t havaitsevat vaarallisia sähkökipinöitä (kaareja).
Kuinka usein minun tulee testata GFCI-pistorasioitani?
Sähköturvallisuusasiantuntijat suosittelevat testaamaan GFCI-pistorasioita kerran kuukaudessa painamalla "Testaa"-painiketta. Jos "Reset"-painike ei ponnahda ulos, sisäinen turvamekanismi on vioittunut ja pistorasia on vaihdettava välittömästi.
Miksi joissain myyntipisteissä on vihreä valo?
Vihreä valo GFCI- tai AFCI-pistorasiassa osoittaa tyypillisesti, että laitteessa on virta ja itsetestaustoiminto on läpäissyt onnistuneesti. Jos valo muuttuu punaiseksi tai sammuu, se merkitsee laukaisua tai laitevikaa.
Johtopäätös: Investointi sähköiseen eheyteen
Neljän sähköpistorasian ymmärtäminen on ensimmäinen askel kohti turvallisen ja tehokkaan nykyaikaisen kodin ylläpitämistä. Olipa kyseessä GFCI:n iskunesto, AFCI:n palonesto tai 240 voltin pistorasian raskas teho, kullakin on erityinen ja tärkeä rooli. Varmistamalla, että kotisi on varustettu oikealla laitteistolla oikeaan paikkaan, et vain noudata turvakoodeja, vaan tarjoat myös turvallisen ympäristön perheellesi ja kalliille elektroniikallesi.
Muista aina, että vaikka pistorasian etulevyn vaihtaminen on yksinkertaista tee-se-itse-tehtävää, varsinaisen johdotuksen muuttaminen tai uusien piirien asentaminen tulee aina suorittaa laillistettu sähköasentaja varmistaaksesi, että kaikkia paikallisia rakennusmääräyksiä ja turvallisuusstandardeja noudatetaan.
